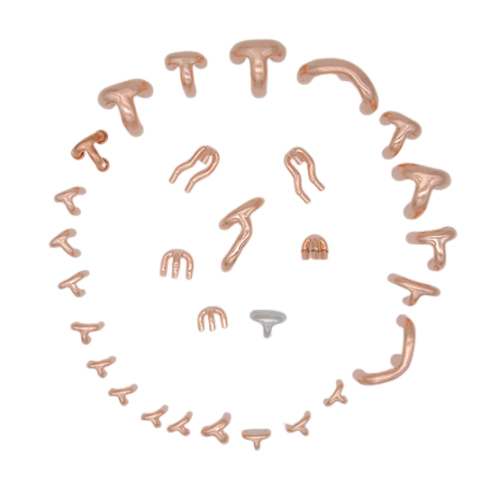

Biztos lehet benne, hogy megvásárolja a gyárunk által gyártott Gangxin Copper állványszerelvényeket. Ez a termék hagyományos hajlítási technológiával készült, egyenletes falvastagsággal, erős nyomásállósággal, összhangban a ROHS és REACH környezetvédelmi vizsgálattal, gyönyörű megjelenéssel, kényelmes méretű beépítéssel és fejlett technológiával;
A réz állványszerelvények egyfajta csőszerelvény a rézcső csatlakoztatására, széles körű alkalmazási lehetőséggel. A réz M-típusú tee csőszerelvényt, mint egyfajta rézcsőszerelvényt, kiváló hővezető képessége miatt széles körben használják a légkondicionáló és a hűtés területén. ez az illesztési kialakítás lehetővé teszi a gáz és a folyadék, a hűtőcsövek és a vízvezeték-alkatrészek számára, széles körben használatos lakossági vagy kereskedelmi központi légkondicionálásban, autóklímában, hűtésben, épületek vízvezetékében, orvosi oxigén rézcsövekben, gázvezetékekben stb. Az állványszerelvények főként táguló csőcsatlakozással vannak összekötve, ez a csatlakozás szoros kapcsolatot biztosít a csőidomok és a rézcső között, jó tömítéssel és nyomásállósággal rendelkezik.
|
Modell |
Csőátmérő |
A |
B |
C |
R |
D(F) |
H |
T |
Ábra |
|
GX-M-01 |
5 |
17.5 |
9.5 |
6.0 |
5 |
5.00 |
17.0 |
0.41 |
1. ábra |
|
GX-M-02 |
5 |
19.05 |
8.75 |
6.0 |
5 |
5.00 |
17.0 |
0.41 |
1. ábra |
|
GX-M-03 |
6 |
13.89 |
9.4 |
6.0 |
5 |
5.00 |
18.2 |
0.41 |
1. ábra |
|
GX-M-04 |
6 |
19.5 |
11.6 |
5.0 |
5 |
5.00 |
21.0 |
0.41 |
2. ábra |
|
GX-M-05 |
6.35 |
17.6 |
15.9 |
6.0 |
6 |
6.35 |
20.0 |
0.5 |
3. ábra |
|
GX-M-06 |
6.35 |
17.6 |
15.9 |
6.0 |
6 |
6.35 |
20.0 |
0.5 |
4. ábra |
|
GX-M-07 |
7 |
17.6 |
14 |
6.0 |
9 |
6.35 |
20.0 |
0.5 |
1. ábra |
|
GX-M-08 |
7 |
21 |
12.7 |
6.0 |
9 |
7.00 |
19.0 |
0.5 |
1. ábra |
|
GX-M-09 |
7 |
21 |
18.2 |
6.0 |
9 |
7.00 |
21.0 |
0.5 |
1. ábra |
|
GX-M-10 |
7 |
25.4 |
10.5 |
6.0 |
9 |
7.00 |
19.0 |
0.55 |
1. ábra |
|
GX-M-11 |
7 |
22 |
19.05 |
8.0 |
9 |
7.00 |
22.0 |
0.55 |
1. ábra |
|
GX-M-12 |
7.2 |
25 |
12.5 |
8.0 |
10.5 |
7.20 |
22.0 |
0.55 |
1. ábra |
|
GX-M-13 |
7.94 |
25.4 |
19.05 |
8.0 |
10.5 |
7.94 |
22.0 |
0.6 |
2. ábra |
|
GX-M-14 |
7.94 |
22 |
19.05 |
8.0 |
10.5 |
7.94 |
22.0 |
0.6 |
2. ábra |
|
GX-M-15 |
9.52 |
25.4 |
15.88 |
8.0 |
10.5 |
9.52 |
24.0 |
0.6 |
1. ábra |
|
GX-M-16 |
9.52 |
25 |
21.65 |
8.0 |
10.5 |
9.52 |
24.0 |
0.6 |
1. ábra |
|
GX-M-17 |
9.52 |
25.4 |
22.9 |
8.0 |
10.5 |
9.52 |
23.0 |
0.6 |
3. ábra |
|
GX-M-18 |
12.70 |
31.75 |
27.5 |
8.0 |
10.5 |
12.70 |
30.0 |
0.7 |
1. ábra |
|
GX-M-19 |
12.70 |
30 |
26 |
10.0 |
12.5 |
12.70 |
30.0 |
0.7 |
1. ábra |
